Würfel Schrägriss

1.Klasse (Österreichischer Schulplan)




Anleitung: So konstruierst du den Schrägriss eines Würfels

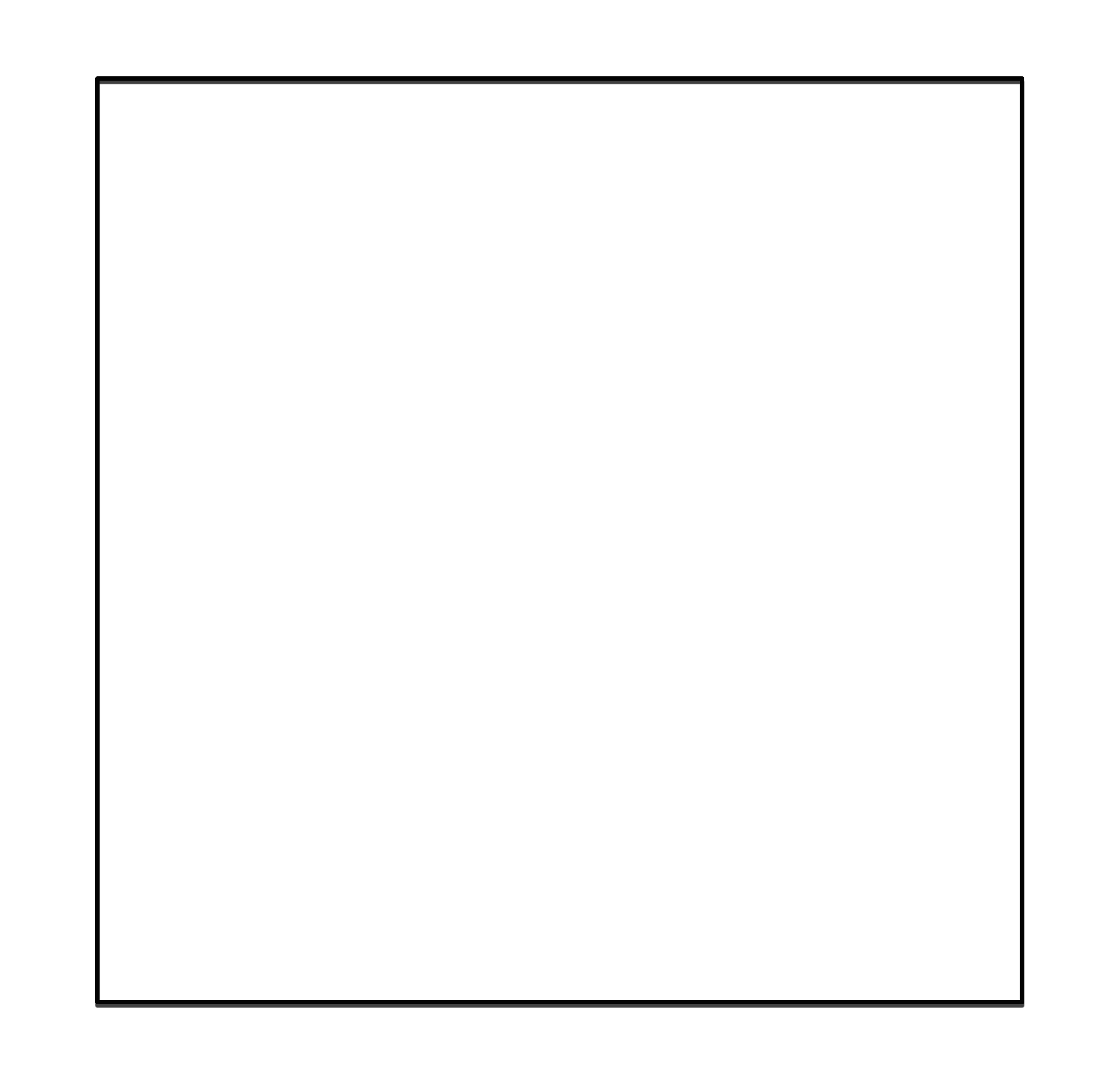

Schritt 1:
Konstruiere die Vorderfläche des Würfels. Das ist ein Quadrat mit der Seitenlänge des Würfels.

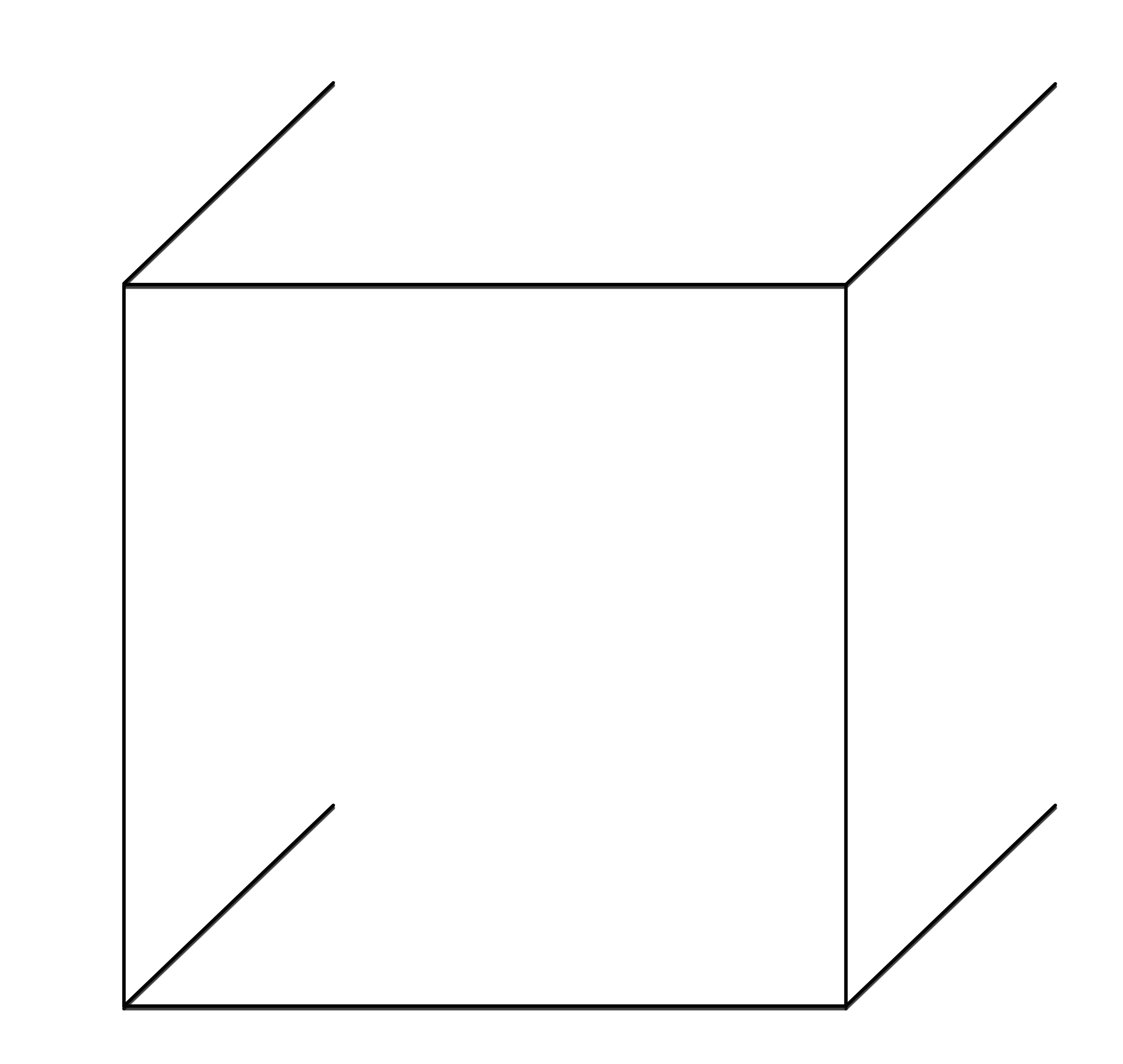

Schritt 2:
4 Linien im Neigungswinkel (Erklärung siehe unten) zeichnen mit der halben Seitenlänge des Würfels.

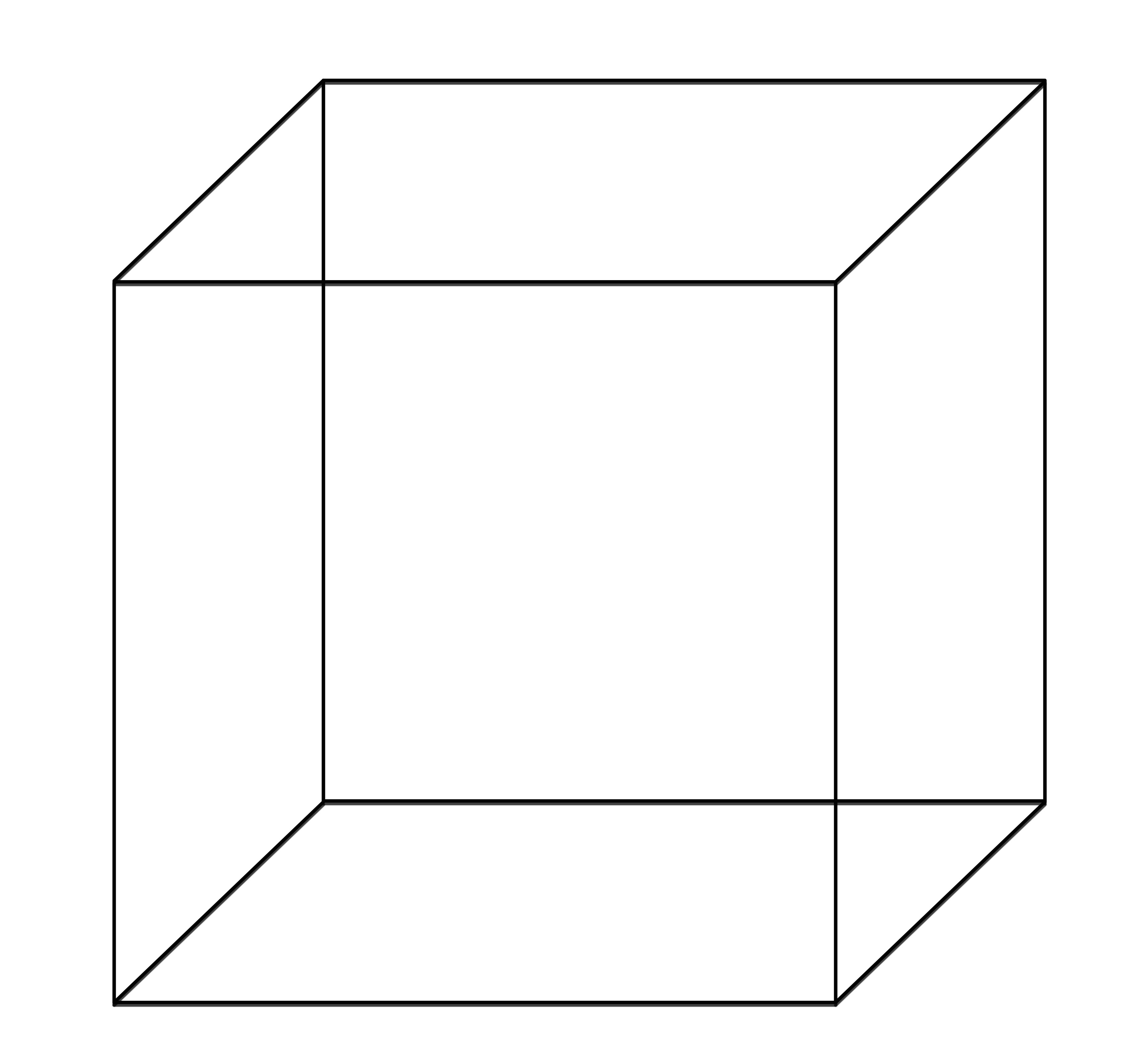

Schritt 3:
Verbinde die Punkte.




Neigungswinkel
Der Neigungswinkel gibt die Verzerrung der Figur an.
Ist nichts anderes angegeben, so wird ein Neigungswinkel von 45° angenommen.
